الزامات صفحات آلومینیومی مورد استفاده به عنوان پایه صفحه CTP چیست؟

Jun. 05, 2024

صفحه CTP دارای الزامات بسیار دقیق و دقیق برای پایه ورق آلومینیومی است که عمدتاً برای اطمینان از دقت بالای فرآیند ساخت صفحه و کیفیت بالای اثر چاپ نهایی است. هر گونه نقص ظاهری ممکن است باعث پوشش ناهموار و قرار گرفتن در معرض لایه حساس به نور شود و بر کیفیت و قوام چاپ تأثیر بگذارد.

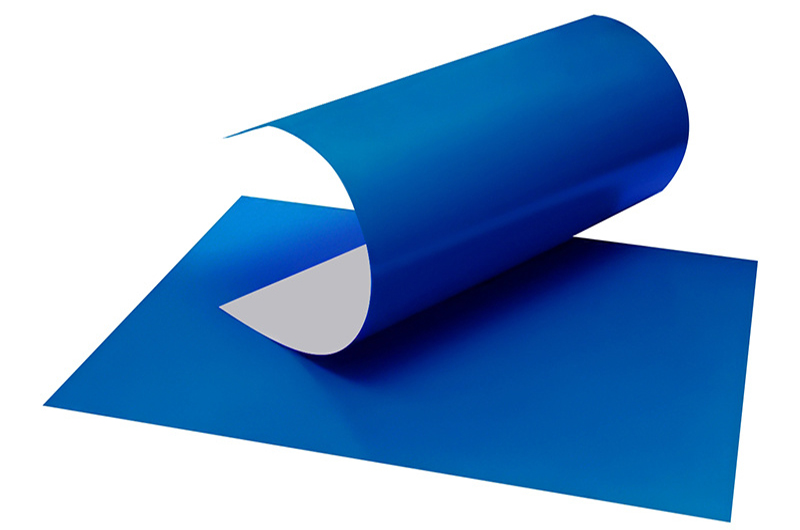

صفحه آلومینیومی برای پایه صفحه CTP

لیاژهای معمولی: 1050A، 1060، 1070

وضعیت مواد: H18

ضخامت (mm): 0.13-0.40

عرض (mm): 650-1420

طول (میلی متر): C (با توجه به نیاز مشتری)

نسخه CTP یک صفحه ساخت مستقیم کامپیوتری است و یک محصول سطح بالا از نسخه PS است. این به طور گسترده ای در صفحات چاپ افست مانند صفحات PS مثبت، صفحات CTP حرارتی، صفحات CTP حساس به نور، صفحات UV-CTP استفاده می شود. ویژگی های فناوری CTP دارای الزامات خاصی برای کیفیت صفحات CTP و پایه صفحه مورد استفاده برای تولید صفحات CTP است، مانند کیفیت ظاهری، خواص فیزیکی و سازگاری الکترولیتی.

الزامات عملکرد صفحه CTP برای پایه صفحه آلومینیومی

صفحه CTP (کامپیوتر به صفحه، فناوری ساخت مستقیم صفحه) الزامات بسیار سختگیرانه ای در مورد پایه صفحه آلومینیومی دارد، زیرا کیفیت پایه صفحه آلومینیومی به طور مستقیم بر کیفیت چاپ نهایی و پایداری صفحه تأثیر می گذارد.

1. تمیز و صاف

تمیز: سطح پایه صفحه آلومینیومی باید عاری از گرد و غبار باشد تا اطمینان حاصل شود که هیچ آلاینده ای باقی نمی ماند. آلاینده ها شامل گریس، اکسیدها، گرد و غبار و غیره است که بر چسبندگی لایه حساس به نور و اثر نوردهی تاثیر می گذارد.
صافی: پایه صفحه آلومینیومی نباید تاب خوردگی و تغییر شکل آشکاری داشته باشد. پایه صفحه بسیار مسطح، تماس خوب با سیلندر دستگاه چاپ را در طول فرآیند چاپ تضمین می کند و در نتیجه کیفیت چاپ ثابت را تضمین می کند.

2. بدون ترک یا گودال خوردگی

بدون ترک: پایه ورق آلومینیومی نباید ترک یا شکستگی داشته باشد. ترک‌ها نه تنها بر خواص مکانیکی پایه صفحه تأثیر می‌گذارند، بلکه باعث ناهمواری لایه حساس به نور می‌شوند و بر اثر چاپ تأثیر می‌گذارند.
عدم وجود گودال های خوردگی: هیچ اثری از خوردگی روی سطح وجود نداشته باشد. حفره های خوردگی باعث ضخامت ناهموار لایه حساس به نور محلی می شود که بر نوردهی و کیفیت چاپ تأثیر می گذارد.

3. بدون نقطه یا دریچه

بدون لکه: روی سطح پایه صفحه آلومینیومی نباید هیچ نقطه کوچکی با چشم غیرمسلح (مانند گرد و غبار، ناخالصی و ...) قابل مشاهده باشد. این نقاط کوچک می توانند در هنگام نوردهی نقص ایجاد کنند و کیفیت تصویر را تحت تأثیر قرار دهند.
بدون سوراخ هوا: هیچ سوراخ هوا در پایه نباید وجود داشته باشد. این حفره ها باعث پوشش ناهموار لایه حساس به نور می شود و بر دقت نوردهی و اثرات چاپ تأثیر می گذارد.

4. بدون خط و خش و شکستگی

بدون خط و خش: روی سطح پایه صفحه آلومینیومی نباید خط و خش وجود داشته باشد. این ردپاها بر یکنواختی و چسبندگی لایه حساس به نور تأثیر می گذارد و در نتیجه تأثیرات صفحه سازی و چاپ را تحت تأثیر قرار می دهد.
بدون خمیدگی: صفحه پایه نباید خم یا فرورفتگی داشته باشد. این عیوب باعث می شود که صفحه پایه روی دستگاه چاپ ناپایدار باشد و کیفیت چاپ را تحت تاثیر قرار دهد.

5. بدون علامت، پوسته پوسته شدن، شاخه های کاج یا روغن

بدون علامت: سطح صفحه پایه نباید اثری از نیروی خارجی یا فناوری پردازش داشته باشد.
بدون لایه برداری: نباید لایه برداری یا لایه برداری از پوشش سطحی یا لایه اکسیدی صورت گیرد.
بدون الگوی شاخه کاج: سطح صفحه پایه باید یکنواخت باشد و الگوی شاخه مانند درخت کاج وجود نداشته باشد.
بدون اثر روغن: هیچ گونه چربی روی سطح نباید باقی بماند. این گریس ها بر چسبندگی و اثر توسعه لایه حساس به نور تأثیر می گذارند.

6. بدون نفوذ غیر فلزی، چسبندگی، پوست افقی یا خطوط افقی

عدم نفوذ یا چسبندگی غیرفلزی: نباید هیچ اثری از ذرات غیرفلزی نفوذ کرده یا به سطح چسبیده باشد که بر یکنواختی لایه حساس به نور تأثیر می گذارد.
بدون پوسته یا خطوط افقی: هیچ بافت افقی یا فیلمی روی سطح نباید وجود داشته باشد. این عیوب بر تماس و یکنواختی در طول فرآیند چاپ تاثیر می گذارد.

7. بدون تفاوت رنگ جزئی یا راه راه روشن

عدم تفاوت رنگ جزئی: رنگ سطح باید ثابت باشد و تفاوت رنگ جزئی وجود نداشته باشد. انحراف رنگی بر نوردهی یکنواخت لایه حساس به نور تأثیر می گذارد و در نتیجه کیفیت تصویر کاهش می یابد.
بدون راه راه روشن: هیچ نوار بازتابنده یا نقطه روشنی روی سطح وجود نداشته باشد که بر یکنواختی نوردهی تأثیر می گذارد.

8. بدون برجستگی و برآمدگی

بدون برآمدگی: سطح باید صاف و بدون برآمدگی باشد. برآمدگی باعث می شود لایه حساس به نور ناهموار شده و کیفیت تصویر را تحت تاثیر قرار دهد.

بدون پارگی: لبه های پایه صفحه باید صاف باشد و لبه های تاب دار یا نیلوفری شکل نداشته باشد که بر پایداری پایه صفحه روی دستگاه چاپ و دقت انتقال تصویر تأثیر می گذارد.

الزامات مسطح بودن مواد صفحه CTP برای پایه صفحه آلومینیومی

1. فاصله بین سطح رول شده سیم پیچ آلومینیومی و سطح صاف نباید از 1 میلی متر بیشتر باشد و تعداد امواج در هر متر از سطح رول نشده نباید بیشتر از
2. خم جانبی نباید بیشتر از 1 میلی متر در هر متر طول باشد.
3. سیم پیچ آلومینیومی باید محکم، با وجه های انتهایی مرتب باشد و لبه های ترک خورده یا سوراخ کردن مجاز نباشد.
4. تحمل ضخامت +0.003 (mm)
5. تحمل عرض +0.5 (میلی متر)
6. انحراف مجاز طول صفحه 0~+1 (mm) است.
7. انحنای جانبی (نوار) <0.2 (میلی متر)
8. انحراف مجاز مورب <2 (mm)
9. متوسط زبری سطح Ra: 0.17 ~ 0.21μm.
